이전 포스팅 [Ciliu Study] 1주 차 - 1. 실습 환경 구성에서 이어집니다.

[Cilium Study] 1주차 - 1. 실습 환경 구성

'가시다'님의 [Cilium Study] 1기의 내용을 정리하는 시리즈 구성의 포스팅을 시작하려고 합니다. 이번 스터디를 통해 Kubernetes의 Network에 대해 깊이 이해할 수 있기를 희망합니다. 본 포스팅은 [Cilium

tech-recipe.tistory.com

실습 환경인 VirtualBox와 Vagrant에 대해서는 어느 정도 파악이 완료되었습니다. 이제 본격적으로 CNI와 Kubernetes 네트워킹에 대해서 이해해 보는 시간을 가져보겠습니다.

Kubernetes network model의 핵심 원칙

Services, Load Balancing, and Networking

Concepts and resources behind networking in Kubernetes.

kubernetes.io

위의 Kubernetes 공식 문서에는 Kubernetes의 네트워크 모델에 대한 여러 구성과 핵심에 대한 내용이 기록되어 있습니다. 주요 내용을 번역해 보면 다음과 같습니다.

클러스터 내에서 각 Pod는 클러스터 전체에서 고유한 IP 주소를 할당 받습니다.
동일한 Pod 내의 여러 컨테이너에서 실행되는 프로세스들은 localhost를 통해 서로 통신할 수 있습니다.
Pod 네트워크(또는 Cluster 네트워크라고도 함)는 의도적인 네트워크 분리가 없는 한, 동일한 Node에 있든 다른 Node에 있든 상관없이 Pod 간 통신이 가능합니다.
Pod들은 프록시나 NAT 없이 직접 서로 통신할 수 있습니다.
Node 상의 Agent(예: system daemon, kubelet)는 해당 노드의 모든 Pod와 통신할 수 있습니다.
Service API를 사용하여, 개별 백앤드 Pod 들에 대한 안정적인 접근이 가능한 IP 주소나 호스트 이름을 제시할 수 있습니다.

이러한 모델 덕분에 Kubernetes에서 Pod를 가상 머신(VM)이나 물리적인 호스트처럼 취급할 수 있게 되었으며, 포트 할당, 서비스 검색, 로드 밸런싱 등이 크게 단순화됩니다.

NAT와 Capsulation의 미묘한 차이

우리가 일반적으로 NAT를 가장 많이 경험할 수 있는 구간은 Wi-Fi 공유기와 그 아래에 연결된 PC나 핸드폰이 외부 인터넷과 통신을 할 때 일 것입니다.

이미지 출처: https://en.wikipedia.org/wiki/Network_address_translation

NAT에서 눈여겨봐야 할 것은 IP 헤더의 출발지 또는 목적지 주소를 직접 수정(Rewirte) 한다는 점입니다. 즉 원본 IP 헤더가 변경되어 훼손된다는 점이죠. 하지만 변경된 정보를 NAT 기능을 하는 Router가 가지고 있으므로, 되돌아오는 응답에 대해서 올바른 목적지로 라우팅이 가능한 것입니다.

하지만 Kubernetes network model은 Pod 간 통신에 있어 NAT 없이 직접 통신할 수 있어야 한다고 규정하고 있습니다. 이를 구현하기 위해서 여러 CNI 플러그인들은 vxlan 또는 geneve와 같은 오버레이 네트워크 기술을 사용하고 있습니다.

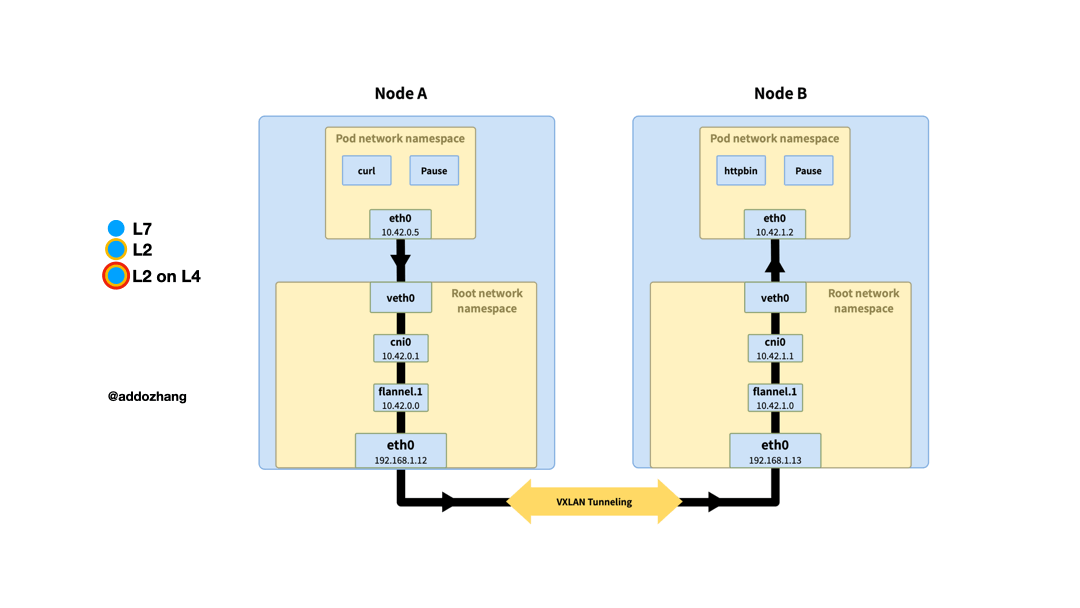

이미지 출처: https://addozhang.medium.com/learning-kubernetes-vxlan-network-with-flannel-2d6a58c95300

위 그림을 보면 VXLAN을 통해 구현된 오버레이 네트워크가 어떻게 작동하는지 쉽게 알 수 있습니다. 프레임이 Node A에 있는 flannel.1이라는 인터페이스를 지날 때 빨간 테두리로 감싸지고, Node B의 flannel.1 인터페이스에서는 이것이 사라집니다. 이 과정이 바로 encapsulation과 decapsulation입니다. 10.42.0.5의 IP 주소를 가진 Pod에서 출발한 프레임은 Node A의 flannel.1 인터페이스에서 encapsulation이 이루어집니다. 기존 L2 프레임을 그대로 보존하면서 새로운 UDP/IP 헤더로 포장(encapsulation)되며, 이때 이 프레임의 원래 목적지인 10.42.1.12의 IP 주소를 가지고 있는 Pod가 위치한 Node B가 이 포장의 새로운 목적지가 됩니다. Node B의 flannel.1 인터페이스에 도착한 프레임은 decapsulation 과정을 거치고 본래 목적지인 IP 주소가 10.42.1.2인 Pod로 향하게 됩니다.

이 과정이 언뜻 보기에는 SNAT 또는 DNAT이 이루어진 것으로 보이지만, 실상은 그렇지 않습니다. 원래 프레임의 출발지와 목적지는 그대로 유지되었으며, 단지 이것이 한번 포장되었다가 풀리는 과정을 거칠 뿐입니다. 이 부분이 앞서 살펴본 NAT 기능이 있는 Router와 확연하게 차이나는 점입니다.

Flannel 배포와 VXLAN

배포 전 네트워크 정보 확인

# Pod/Service cidr 확인
kubectl cluster-info dump | grep -m 2 -E "cluster-cidr|service-cluster-ip-range"
                            "--service-cluster-ip-range=10.96.0.0/16",
                            "--cluster-cidr=10.244.0.0/16",

# 인터페이스 정보 확인
ip -c link
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN mode DEFAULT group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP mode DEFAULT group default qlen 1000
    link/ether 08:00:27:71:19:d8 brd ff:ff:ff:ff:ff:ff
    altname enp0s8
3: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP mode DEFAULT group default qlen 1000
    link/ether 08:00:27:7e:bb:e4 brd ff:ff:ff:ff:ff:ff
    altname enp0s9

ip -c route
default via 10.0.2.2 dev eth0 proto dhcp src 10.0.2.15 metric 100
10.0.2.0/24 dev eth0 proto kernel scope link src 10.0.2.15 metric 100
10.0.2.2 dev eth0 proto dhcp scope link src 10.0.2.15 metric 100
10.0.2.3 dev eth0 proto dhcp scope link src 10.0.2.15 metric 100
192.168.10.0/24 dev eth1 proto kernel scope link src 192.168.10.100

ip -c addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host noprefixroute
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 08:00:27:71:19:d8 brd ff:ff:ff:ff:ff:ff
    altname enp0s8
    inet 10.0.2.15/24 metric 100 brd 10.0.2.255 scope global dynamic eth0
       valid_lft 48922sec preferred_lft 48922sec
    inet6 fd17:625c:f037:2:a00:27ff:fe71:19d8/64 scope global dynamic mngtmpaddr noprefixroute
       valid_lft 86160sec preferred_lft 14160sec
    inet6 fe80::a00:27ff:fe71:19d8/64 scope link
       valid_lft forever preferred_lft forever
3: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 08:00:27:7e:bb:e4 brd ff:ff:ff:ff:ff:ff
    altname enp0s9
    inet 192.168.10.100/24 brd 192.168.10.255 scope global eth1
       valid_lft forever preferred_lft forever
    inet6 fe80::a00:27ff:fe7e:bbe4/64 scope link
       valid_lft forever preferred_lft forever

ifconfig | grep -iEA1 'eth[0-9]:'
eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 10.0.2.15  netmask 255.255.255.0  broadcast 10.0.2.255
--
eth1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.10.100  netmask 255.255.255.0  broadcast 192.168.10.255

# iptables 확인
iptables-save
# Generated by iptables-save v1.8.10 (nf_tables) on Sun Jul 20 03:13:39 2025
*mangle
:PREROUTING ACCEPT [0:0]
:INPUT ACCEPT [0:0]
:FORWARD ACCEPT [0:0]
:OUTPUT ACCEPT [0:0]
:POSTROUTING ACCEPT [0:0]
:KUBE-IPTABLES-HINT - [0:0]
:KUBE-KUBELET-CANARY - [0:0]
:KUBE-PROXY-CANARY - [0:0]
COMMIT
# Completed on Sun Jul 20 03:13:39 2025
# Generated by iptables-save v1.8.10 (nf_tables) on Sun Jul 20 03:13:39 2025
*filter
:INPUT ACCEPT [6306167:1161458547]
:FORWARD ACCEPT [0:0]
:OUTPUT ACCEPT [6281634:1152248059]
:KUBE-EXTERNAL-SERVICES - [0:0]
:KUBE-FIREWALL - [0:0]
:KUBE-FORWARD - [0:0]
:KUBE-KUBELET-CANARY - [0:0]
:KUBE-NODEPORTS - [0:0]
:KUBE-PROXY-CANARY - [0:0]
:KUBE-PROXY-FIREWALL - [0:0]
:KUBE-SERVICES - [0:0]
-A INPUT -m conntrack --ctstate NEW -m comment --comment "kubernetes load balancer firewall" -j KUBE-PROXY-FIREWALL
-A INPUT -m comment --comment "kubernetes health check service ports" -j KUBE-NODEPORTS
-A INPUT -m conntrack --ctstate NEW -m comment --comment "kubernetes externally-visible service portals" -j KUBE-EXTERNAL-SERVICES
-A INPUT -j KUBE-FIREWALL
-A FORWARD -m conntrack --ctstate NEW -m comment --comment "kubernetes load balancer firewall" -j KUBE-PROXY-FIREWALL
-A FORWARD -m comment --comment "kubernetes forwarding rules" -j KUBE-FORWARD
-A FORWARD -m conntrack --ctstate NEW -m comment --comment "kubernetes service portals" -j KUBE-SERVICES
-A FORWARD -m conntrack --ctstate NEW -m comment --comment "kubernetes externally-visible service portals" -j KUBE-EXTERNAL-SERVICES
-A OUTPUT -m conntrack --ctstate NEW -m comment --comment "kubernetes load balancer firewall" -j KUBE-PROXY-FIREWALL
-A OUTPUT -m conntrack --ctstate NEW -m comment --comment "kubernetes service portals" -j KUBE-SERVICES
-A OUTPUT -j KUBE-FIREWALL
-A KUBE-FIREWALL ! -s 127.0.0.0/8 -d 127.0.0.0/8 -m comment --comment "block incoming localnet connections" -m conntrack ! --ctstate RELATED,ESTABLISHED,DNAT -j DROP
-A KUBE-FORWARD -m conntrack --ctstate INVALID -m nfacct --nfacct-name  ct_state_invalid_dropped_pkts -j DROP
-A KUBE-FORWARD -m comment --comment "kubernetes forwarding rules" -m mark --mark 0x4000/0x4000 -j ACCEPT
-A KUBE-FORWARD -m comment --comment "kubernetes forwarding conntrack rule" -m conntrack --ctstate RELATED,ESTABLISHED -j ACCEPT
-A KUBE-SERVICES -d 10.96.0.10/32 -p udp -m comment --comment "kube-system/kube-dns:dns has no endpoints" -m udp --dport 53 -j REJECT --reject-with icmp-port-unreachable
-A KUBE-SERVICES -d 10.96.0.10/32 -p tcp -m comment --comment "kube-system/kube-dns:dns-tcp has no endpoints" -m tcp --dport 53 -j REJECT --reject-with icmp-port-unreachable
-A KUBE-SERVICES -d 10.96.0.10/32 -p tcp -m comment --comment "kube-system/kube-dns:metrics has no endpoints" -m tcp --dport 9153 -j REJECT --reject-with icmp-port-unreachable
COMMIT
# Completed on Sun Jul 20 03:13:39 2025
# Generated by iptables-save v1.8.10 (nf_tables) on Sun Jul 20 03:13:39 2025
*nat
:PREROUTING ACCEPT [0:0]
:INPUT ACCEPT [0:0]
:OUTPUT ACCEPT [0:0]
:POSTROUTING ACCEPT [0:0]
:KUBE-KUBELET-CANARY - [0:0]
:KUBE-MARK-MASQ - [0:0]
:KUBE-NODEPORTS - [0:0]
:KUBE-POSTROUTING - [0:0]
:KUBE-PROXY-CANARY - [0:0]
:KUBE-SEP-ETI7FUQQE3BS2IXE - [0:0]
:KUBE-SERVICES - [0:0]
:KUBE-SVC-NPX46M4PTMTKRN6Y - [0:0]
-A PREROUTING -m comment --comment "kubernetes service portals" -j KUBE-SERVICES
-A OUTPUT -m comment --comment "kubernetes service portals" -j KUBE-SERVICES
-A POSTROUTING -m comment --comment "kubernetes postrouting rules" -j KUBE-POSTROUTING
-A KUBE-MARK-MASQ -j MARK --set-xmark 0x4000/0x4000
-A KUBE-POSTROUTING -m mark ! --mark 0x4000/0x4000 -j RETURN
-A KUBE-POSTROUTING -j MARK --set-xmark 0x4000/0x0
-A KUBE-POSTROUTING -m comment --comment "kubernetes service traffic requiring SNAT" -j MASQUERADE --random-fully
-A KUBE-SEP-ETI7FUQQE3BS2IXE -s 192.168.10.100/32 -m comment --comment "default/kubernetes:https" -j KUBE-MARK-MASQ
-A KUBE-SEP-ETI7FUQQE3BS2IXE -p tcp -m comment --comment "default/kubernetes:https" -m tcp -j DNAT --to-destination 192.168.10.100:6443
-A KUBE-SERVICES -d 10.96.0.1/32 -p tcp -m comment --comment "default/kubernetes:https cluster IP" -m tcp --dport 443 -j KUBE-SVC-NPX46M4PTMTKRN6Y
-A KUBE-SERVICES -m comment --comment "kubernetes service nodeports; NOTE: this must be the last rule in this chain" -m addrtype --dst-type LOCAL -j KUBE-NODEPORTS
-A KUBE-SVC-NPX46M4PTMTKRN6Y ! -s 10.244.0.0/16 -d 10.96.0.1/32 -p tcp -m comment --comment "default/kubernetes:https cluster IP" -m tcp --dport 443 -j KUBE-MARK-MASQ
-A KUBE-SVC-NPX46M4PTMTKRN6Y -m comment --comment "default/kubernetes:https -> 192.168.10.100:6443" -j KUBE-SEP-ETI7FUQQE3BS2IXE
COMMIT
# Completed on Sun Jul 20 03:13:39 2025

iptables -t nat -S
iptables -t filter -S
iptables -t mangle -S

Flannel 배포

#flannel 배포
kubectl create ns kube-flannel
kubectl label --overwrite ns kube-flannel pod-security.kubernetes.io/enforce=privileged

helm repo add flannel https://flannel-io.github.io/flannel/
helm repo list
helm search repo flannel
helm show values flannel/flannel

# k8s 관련 트래픽 통신 동작하는 nic 지정
cat << EOF > flannel-values.yaml
podCidr: "10.244.0.0/16"

flannel:
  args:
  - "--ip-masq"
  - "--kube-subnet-mgr"
  - "--iface=eth1"
EOF

# helm 설치
helm install flannel --namespace kube-flannel flannel/flannel -f flannel-values.yaml
helm list -A

# 확인 : install-cni-plugin, install-cni
kc describe pod -n kube-flannel -l app=flannel

tree /opt/cni/bin/ # flannel
tree /etc/cni/net.d/
cat /etc/cni/net.d/10-flannel.conflist | jq
kc describe cm -n kube-flannel kube-flannel-cfg
...
net-conf.json:
----
{
  "Network": "10.244.0.0/16",
  "EnableNFTables": false,
  "Backend": {
    "Type": "vxlan"
  }
}

# k8s-ctr routing 정보
route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         10.0.2.2        0.0.0.0         UG    100    0        0 eth0
10.0.2.0        0.0.0.0         255.255.255.0   U     100    0        0 eth0
10.0.2.2        0.0.0.0         255.255.255.255 UH    100    0        0 eth0
10.0.2.3        0.0.0.0         255.255.255.255 UH    100    0        0 eth0
10.244.1.0      10.244.1.0      255.255.255.0   UG    0      0        0 flannel.1
10.244.3.0      10.244.3.0      255.255.255.0   UG    0      0        0 flannel.1
192.168.10.0    0.0.0.0         255.255.255.0   U     0      0        0 eth1

# k8s-w1 routing 정보
route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         10.0.2.2        0.0.0.0         UG    100    0        0 eth0
10.0.2.0        0.0.0.0         255.255.255.0   U     100    0        0 eth0
10.0.2.2        0.0.0.0         255.255.255.255 UH    100    0        0 eth0
10.0.2.3        0.0.0.0         255.255.255.255 UH    100    0        0 eth0
10.244.0.0      10.244.0.0      255.255.255.0   UG    0      0        0 flannel.1
10.244.3.0      10.244.3.0      255.255.255.0   UG    0      0        0 flannel.1
192.168.10.0    0.0.0.0         255.255.255.0   U     0      0        0 eth1

# k8s-w2 routing 정보
route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         10.0.2.2        0.0.0.0         UG    100    0        0 eth0
10.0.2.0        0.0.0.0         255.255.255.0   U     100    0        0 eth0
10.0.2.2        0.0.0.0         255.255.255.255 UH    100    0        0 eth0
10.0.2.3        0.0.0.0         255.255.255.255 UH    100    0        0 eth0
10.244.0.0      10.244.0.0      255.255.255.0   UG    0      0        0 flannel.1
10.244.1.0      10.244.1.0      255.255.255.0   UG    0      0        0 flannel.1
10.244.3.0      0.0.0.0         255.255.255.0   U     0      0        0 cni0
192.168.10.0    0.0.0.0         255.255.255.0   U     0      0        0 eth1

특히 k8s-w2에는 cni0 인터페이스에 대한 Routing 정보가 있는데 이는 Coredns가 k8s-w2에 스케줄링되면서 생성된 인터페이스로, 다른 Node에도 일반적인 Pod가 스케줄링 되면 생성된다는 것을 알 수 있습니다.

# flannel 배포 후 iptables 확인
iptables-save
# Generated by iptables-save v1.8.10 (nf_tables) on Sun Jul 20 21:34:45 2025
*mangle
:PREROUTING ACCEPT [0:0]
:INPUT ACCEPT [0:0]
:FORWARD ACCEPT [0:0]
:OUTPUT ACCEPT [0:0]
:POSTROUTING ACCEPT [0:0]
:KUBE-IPTABLES-HINT - [0:0]
:KUBE-KUBELET-CANARY - [0:0]
:KUBE-PROXY-CANARY - [0:0]
COMMIT
# Completed on Sun Jul 20 21:34:45 2025
# Generated by iptables-save v1.8.10 (nf_tables) on Sun Jul 20 21:34:45 2025
*filter
:INPUT ACCEPT [136548:77933491]
:FORWARD ACCEPT [0:0]
:OUTPUT ACCEPT [131989:32183148]
:FLANNEL-FWD - [0:0]
:KUBE-EXTERNAL-SERVICES - [0:0]
:KUBE-FIREWALL - [0:0]
:KUBE-FORWARD - [0:0]
:KUBE-KUBELET-CANARY - [0:0]
:KUBE-NODEPORTS - [0:0]
:KUBE-PROXY-CANARY - [0:0]
:KUBE-PROXY-FIREWALL - [0:0]
:KUBE-SERVICES - [0:0]
-A INPUT -m conntrack --ctstate NEW -m comment --comment "kubernetes load balancer firewall" -j KUBE-PROXY-FIREWALL
-A INPUT -m comment --comment "kubernetes health check service ports" -j KUBE-NODEPORTS
-A INPUT -m conntrack --ctstate NEW -m comment --comment "kubernetes externally-visible service portals" -j KUBE-EXTERNAL-SERVICES
-A INPUT -j KUBE-FIREWALL
-A FORWARD -m conntrack --ctstate NEW -m comment --comment "kubernetes load balancer firewall" -j KUBE-PROXY-FIREWALL
-A FORWARD -m comment --comment "kubernetes forwarding rules" -j KUBE-FORWARD
-A FORWARD -m conntrack --ctstate NEW -m comment --comment "kubernetes service portals" -j KUBE-SERVICES
-A FORWARD -m conntrack --ctstate NEW -m comment --comment "kubernetes externally-visible service portals" -j KUBE-EXTERNAL-SERVICES
-A FORWARD -m comment --comment "flanneld forward" -j FLANNEL-FWD
-A OUTPUT -m conntrack --ctstate NEW -m comment --comment "kubernetes load balancer firewall" -j KUBE-PROXY-FIREWALL
-A OUTPUT -m conntrack --ctstate NEW -m comment --comment "kubernetes service portals" -j KUBE-SERVICES
-A OUTPUT -j KUBE-FIREWALL
-A FLANNEL-FWD -s 10.244.0.0/16 -m comment --comment "flanneld forward" -j ACCEPT
-A FLANNEL-FWD -d 10.244.0.0/16 -m comment --comment "flanneld forward" -j ACCEPT
-A KUBE-FIREWALL ! -s 127.0.0.0/8 -d 127.0.0.0/8 -m comment --comment "block incoming localnet connections" -m conntrack ! --ctstate RELATED,ESTABLISHED,DNAT -j DROP
-A KUBE-FORWARD -m conntrack --ctstate INVALID -m nfacct --nfacct-name  ct_state_invalid_dropped_pkts -j DROP
-A KUBE-FORWARD -m comment --comment "kubernetes forwarding rules" -m mark --mark 0x4000/0x4000 -j ACCEPT
-A KUBE-FORWARD -m comment --comment "kubernetes forwarding conntrack rule" -m conntrack --ctstate RELATED,ESTABLISHED -j ACCEPT
COMMIT
# Completed on Sun Jul 20 21:34:45 2025
# Generated by iptables-save v1.8.10 (nf_tables) on Sun Jul 20 21:34:45 2025
*nat
:PREROUTING ACCEPT [0:0]
:INPUT ACCEPT [0:0]
:OUTPUT ACCEPT [0:0]
:POSTROUTING ACCEPT [0:0]
:FLANNEL-POSTRTG - [0:0]
:KUBE-KUBELET-CANARY - [0:0]
:KUBE-MARK-MASQ - [0:0]
:KUBE-NODEPORTS - [0:0]
:KUBE-POSTROUTING - [0:0]
:KUBE-PROXY-CANARY - [0:0]
:KUBE-SEP-CLAGU7VMF4VCXE4X - [0:0]
:KUBE-SEP-DLP2S2N3HX5UKLVP - [0:0]
:KUBE-SEP-ETI7FUQQE3BS2IXE - [0:0]
:KUBE-SEP-H7FN6LU3RSH6CC2T - [0:0]
:KUBE-SEP-TCIZBYBD3WWXNWF5 - [0:0]
:KUBE-SEP-TFTZVOJFQDTMM5AB - [0:0]
:KUBE-SEP-ZHICQ2ODADGCY7DS - [0:0]
:KUBE-SERVICES - [0:0]
:KUBE-SVC-ERIFXISQEP7F7OF4 - [0:0]
:KUBE-SVC-JD5MR3NA4I4DYORP - [0:0]
:KUBE-SVC-NPX46M4PTMTKRN6Y - [0:0]
:KUBE-SVC-TCOU7JCQXEZGVUNU - [0:0]
-A PREROUTING -m comment --comment "kubernetes service portals" -j KUBE-SERVICES
-A OUTPUT -m comment --comment "kubernetes service portals" -j KUBE-SERVICES
-A POSTROUTING -m comment --comment "kubernetes postrouting rules" -j KUBE-POSTROUTING
-A POSTROUTING -m comment --comment "flanneld masq" -j FLANNEL-POSTRTG
-A FLANNEL-POSTRTG -m mark --mark 0x4000/0x4000 -m comment --comment "flanneld masq" -j RETURN
-A FLANNEL-POSTRTG -s 10.244.0.0/24 -d 10.244.0.0/16 -m comment --comment "flanneld masq" -j RETURN
-A FLANNEL-POSTRTG -s 10.244.0.0/16 -d 10.244.0.0/24 -m comment --comment "flanneld masq" -j RETURN
-A FLANNEL-POSTRTG ! -s 10.244.0.0/16 -d 10.244.0.0/24 -m comment --comment "flanneld masq" -j RETURN
-A FLANNEL-POSTRTG -s 10.244.0.0/16 ! -d 224.0.0.0/4 -m comment --comment "flanneld masq" -j MASQUERADE --random-fully
-A FLANNEL-POSTRTG ! -s 10.244.0.0/16 -d 10.244.0.0/16 -m comment --comment "flanneld masq" -j MASQUERADE --random-fully
-A KUBE-MARK-MASQ -j MARK --set-xmark 0x4000/0x4000
-A KUBE-POSTROUTING -m mark ! --mark 0x4000/0x4000 -j RETURN
-A KUBE-POSTROUTING -j MARK --set-xmark 0x4000/0x0
-A KUBE-POSTROUTING -m comment --comment "kubernetes service traffic requiring SNAT" -j MASQUERADE --random-fully
-A KUBE-SEP-CLAGU7VMF4VCXE4X -s 10.244.2.2/32 -m comment --comment "kube-system/kube-dns:metrics" -j KUBE-MARK-MASQ
-A KUBE-SEP-CLAGU7VMF4VCXE4X -p tcp -m comment --comment "kube-system/kube-dns:metrics" -m tcp -j DNAT --to-destination 10.244.2.2:9153
-A KUBE-SEP-DLP2S2N3HX5UKLVP -s 10.244.2.3/32 -m comment --comment "kube-system/kube-dns:dns-tcp" -j KUBE-MARK-MASQ
-A KUBE-SEP-DLP2S2N3HX5UKLVP -p tcp -m comment --comment "kube-system/kube-dns:dns-tcp" -m tcp -j DNAT --to-destination 10.244.2.3:53
-A KUBE-SEP-ETI7FUQQE3BS2IXE -s 192.168.10.100/32 -m comment --comment "default/kubernetes:https" -j KUBE-MARK-MASQ
-A KUBE-SEP-ETI7FUQQE3BS2IXE -p tcp -m comment --comment "default/kubernetes:https" -m tcp -j DNAT --to-destination 192.168.10.100:6443
-A KUBE-SEP-H7FN6LU3RSH6CC2T -s 10.244.2.2/32 -m comment --comment "kube-system/kube-dns:dns-tcp" -j KUBE-MARK-MASQ
-A KUBE-SEP-H7FN6LU3RSH6CC2T -p tcp -m comment --comment "kube-system/kube-dns:dns-tcp" -m tcp -j DNAT --to-destination 10.244.2.2:53
-A KUBE-SEP-TCIZBYBD3WWXNWF5 -s 10.244.2.2/32 -m comment --comment "kube-system/kube-dns:dns" -j KUBE-MARK-MASQ
-A KUBE-SEP-TCIZBYBD3WWXNWF5 -p udp -m comment --comment "kube-system/kube-dns:dns" -m udp -j DNAT --to-destination 10.244.2.2:53
-A KUBE-SEP-TFTZVOJFQDTMM5AB -s 10.244.2.3/32 -m comment --comment "kube-system/kube-dns:metrics" -j KUBE-MARK-MASQ
-A KUBE-SEP-TFTZVOJFQDTMM5AB -p tcp -m comment --comment "kube-system/kube-dns:metrics" -m tcp -j DNAT --to-destination 10.244.2.3:9153
-A KUBE-SEP-ZHICQ2ODADGCY7DS -s 10.244.2.3/32 -m comment --comment "kube-system/kube-dns:dns" -j KUBE-MARK-MASQ
-A KUBE-SEP-ZHICQ2ODADGCY7DS -p udp -m comment --comment "kube-system/kube-dns:dns" -m udp -j DNAT --to-destination 10.244.2.3:53
-A KUBE-SERVICES -d 10.96.0.1/32 -p tcp -m comment --comment "default/kubernetes:https cluster IP" -m tcp --dport 443 -j KUBE-SVC-NPX46M4PTMTKRN6Y
-A KUBE-SERVICES -d 10.96.0.10/32 -p udp -m comment --comment "kube-system/kube-dns:dns cluster IP" -m udp --dport 53 -j KUBE-SVC-TCOU7JCQXEZGVUNU
-A KUBE-SERVICES -d 10.96.0.10/32 -p tcp -m comment --comment "kube-system/kube-dns:dns-tcp cluster IP" -m tcp --dport 53 -j KUBE-SVC-ERIFXISQEP7F7OF4
-A KUBE-SERVICES -d 10.96.0.10/32 -p tcp -m comment --comment "kube-system/kube-dns:metrics cluster IP" -m tcp --dport 9153 -j KUBE-SVC-JD5MR3NA4I4DYORP
-A KUBE-SERVICES -m comment --comment "kubernetes service nodeports; NOTE: this must be the last rule in this chain" -m addrtype --dst-type LOCAL -j KUBE-NODEPORTS
-A KUBE-SVC-ERIFXISQEP7F7OF4 ! -s 10.244.0.0/16 -d 10.96.0.10/32 -p tcp -m comment --comment "kube-system/kube-dns:dns-tcp cluster IP" -m tcp --dport 53 -j KUBE-MARK-MASQ
-A KUBE-SVC-ERIFXISQEP7F7OF4 -m comment --comment "kube-system/kube-dns:dns-tcp -> 10.244.2.2:53" -m statistic --mode random --probability 0.50000000000 -j KUBE-SEP-H7FN6LU3RSH6CC2T
-A KUBE-SVC-ERIFXISQEP7F7OF4 -m comment --comment "kube-system/kube-dns:dns-tcp -> 10.244.2.3:53" -j KUBE-SEP-DLP2S2N3HX5UKLVP
-A KUBE-SVC-JD5MR3NA4I4DYORP ! -s 10.244.0.0/16 -d 10.96.0.10/32 -p tcp -m comment --comment "kube-system/kube-dns:metrics cluster IP" -m tcp --dport 9153 -j KUBE-MARK-MASQ
-A KUBE-SVC-JD5MR3NA4I4DYORP -m comment --comment "kube-system/kube-dns:metrics -> 10.244.2.2:9153" -m statistic --mode random --probability 0.50000000000 -j KUBE-SEP-CLAGU7VMF4VCXE4X
-A KUBE-SVC-JD5MR3NA4I4DYORP -m comment --comment "kube-system/kube-dns:metrics -> 10.244.2.3:9153" -j KUBE-SEP-TFTZVOJFQDTMM5AB
-A KUBE-SVC-NPX46M4PTMTKRN6Y ! -s 10.244.0.0/16 -d 10.96.0.1/32 -p tcp -m comment --comment "default/kubernetes:https cluster IP" -m tcp --dport 443 -j KUBE-MARK-MASQ
-A KUBE-SVC-NPX46M4PTMTKRN6Y -m comment --comment "default/kubernetes:https -> 192.168.10.100:6443" -j KUBE-SEP-ETI7FUQQE3BS2IXE
-A KUBE-SVC-TCOU7JCQXEZGVUNU ! -s 10.244.0.0/16 -d 10.96.0.10/32 -p udp -m comment --comment "kube-system/kube-dns:dns cluster IP" -m udp --dport 53 -j KUBE-MARK-MASQ
-A KUBE-SVC-TCOU7JCQXEZGVUNU -m comment --comment "kube-system/kube-dns:dns -> 10.244.2.2:53" -m statistic --mode random --probability 0.50000000000 -j KUBE-SEP-TCIZBYBD3WWXNWF5
-A KUBE-SVC-TCOU7JCQXEZGVUNU -m comment --comment "kube-system/kube-dns:dns -> 10.244.2.3:53" -j KUBE-SEP-ZHICQ2ODADGCY7DS
COMMIT

Sample App 배포와 iptables 확인

# 샘플 애플리케이션 배포
cat << EOF | kubectl apply -f -
apiVersion: apps/v1
kind: Deployment
metadata:
  name: webpod
spec:
  replicas: 2
  selector:
    matchLabels:
      app: webpod
  template:
    metadata:
      labels:
        app: webpod
    spec:
      affinity:
        podAntiAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
          - labelSelector:
              matchExpressions:
              - key: app
                operator: In
                values:
                - webpod
            topologyKey: "kubernetes.io/hostname"
      containers:
      - name: webpod
        image: traefik/whoami
        ports:
        - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: webpod
  labels:
    app: webpod
spec:
  selector:
    app: webpod
  ports:
  - protocol: TCP
    port: 80
    targetPort: 80
  type: ClusterIP
EOF

# k8s-ctr 노드에 curl-pod 파드 배포
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
  name: curl-pod
  labels:
    app: curl
spec:
  nodeName: k8s-ctr
  containers:
    - name: curl
      image: alpine/curl
      command: ["sleep", "36000"]
EOF

# webpod svc의 clsuter ip에 대한 iptables 정보 확인
kubectl get svc webpod -o jsonpath="{.spec.clusterIP}"
SVCIP=$(kubectl get svc webpod -o jsonpath="{.spec.clusterIP}")
iptables -t nat -S | grep $SVCIP

10.96.56.150
-A KUBE-SERVICES -d 10.96.56.150/32 -p tcp -m comment --comment "default/webpod cluster IP" -m tcp --dport 80 -j KUBE-SVC-CNZCPOCNCNOROALA
-A KUBE-SVC-CNZCPOCNCNOROALA ! -s 10.244.0.0/16 -d 10.96.56.150/32 -p tcp -m comment --comment "default/webpod cluster IP" -m tcp --dport 80 -j KUBE-MARK-MASQ

위 두 개의 iptables 규칙에 대해서 살펴보겠습니다.

순서	출력 문구	설명
첫 번째 규칙	-A KUBE-SERIVCE	KUBE-SERVICE라는 체인에 규칙을 추가
	-d 10.96.56.150/32	목적지(-d)가 10.96.56.150인 트래픽을 의미, 여기에서는 webapp service의 Clsuter IP를 의미
	-p tcp --dport 80	protocol이 TCP이고 목적지 포트(--port)가 80인 트래픽을 의미
	-m commnet --commnet "..."	규칙에 대한 주석
	-j KUBE-SVC-CNZ...	앞의 규칙을 만족하는 트래픽을 다음 체인(KUBE-SVC-CNZCPOCNCNOROALA)으로 점프
두 번째 규칙	-A KUBE-SVC-CNZCPOCNCNOROALA	webpod 서비스 전용 체인에 규칙을 추가
	! -s 10.244.0.0/16	출발지 IP가 10.244.0.0/16 대역(Pod CIDR)이 아닌(!) 트래픽을 의미
	-j KUBE-MARK-MASQ	Masquerading 표식을 남기라는 의미

첫 번째 규칙은 webpod service로 들어오는 tcp 80 포트의 프래픽을 두 번째 체인으로 전달하는 규칙
두 번째 규칙은 PodCIDR이 아닌 외부에서 접근한 트래픽의 경우 Masquerading 표식을 남겨 응답에 NAT를 사용하라는 의미

이러한 iptables 규칙들은 Service들이 생성될 때마다 각 호스트에 등록되며, 트래픽을 처리하는 데 사용됩니다. 클러스터가 소규모이고, Service가 적다면 크게 문제 될 것이 없지만 규모가 커지고 Serivce의 수가 많아지면 그 효율성이 매우 떨어지는 문제가 발생하게 됩니다.

다음 포스팅에서는 O(n) 시간 복잡도를 가지는 iptables의 문제를 조금 더 깊이 살펴보고, 이것을 해결할 수 있는 방법인 Cilium CNI에 대해서 살펴보도록 하겠습니다.

[Cilium Study] 1주차 - 3. iptables의 한계와 돌파구, eBPF와 Cilium

[Cilium Study] 1 주 차 - 2. CNI와 Kubernetes 네트워킹에서 이어집니다. [Cilium Study] 1주차 - 2. CNI와 Kubernetes 네트워킹이전 포스팅 [Ciliu Study] 1주 차 - 1. 실습 환경 구성에서 이어집니다. [Cilium Study] 1주차 -

tech-recipe.tistory.com

'Study > CS' 카테고리의 다른 글

[Cilium Study] 2주차 - 2. Prometheus와 Grafana로 시스템 모니터링 (14)	2025.07.27
[Cilium Study] 2주차 - 1. Cilium Hubble을 통한 네트워크 관측 (8)	2025.07.27
[Cilium Study] 1주차 - 3. iptables의 한계와 돌파구, eBPF와 Cilium (4)	2025.07.27
[Cilium Study] 1주차 - 1. 실습 환경 구성 (8)	2025.07.19
Bootable container, 그리고 bootc (0)	2025.04.16

현재글[Cilium Study] 1주차 - 2. CNI와 Kubernetes 네트워킹

김마늘의 테크 레시피

From On-premise to Cloud, Beyond Bare Metal to Kubernetes...

Network, Container, Engineer, kubernetes, Cilium, Firewall, opnsense, CNI, 좀비 프로세스, DevOps, ebpf, LoadBalancer, 네트워크, 트러블슈팅, 라우터, cloud, ubuntu, 쿠버네티스, Linux, 클라우드,

Today :
Yesterday :

김마늘의 테크 레시피
